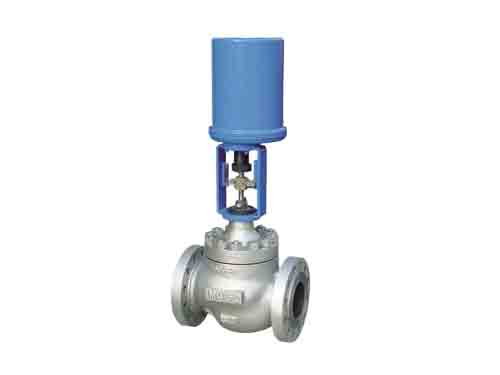

一、普通型蒸汽電動調節閥概述：
普通型蒸汽電動調節閥是一種壓力平衡調節閥,、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。導熱油電動調節閥公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。
二、普通型蒸汽電動調節閥產品特點：
1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2、選用同步永磁電機，并帶有磁滯離合機構，具有可靠的自我保護功能。
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）。
4、具有0～10V或4～20mA反饋信號（選配）。
5、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。
6、功耗低、輸出力大、噪音小。
7、閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
8、閥體有螺紋連接和法蘭連接兩種，安裝方便。
9、閥體結構形式有：兩通閥（單座）、兩通平衡閥（平衡式）。
三、普通型蒸汽電動調節閥技術參數：
1、口徑范圍：二通蒸汽/高溫蒸汽DN25...DN150, 三通蒸汽/高溫蒸汽 DN25...DN150
2、泄漏率：二/三通DN25～N150 < KvS值的0.02%
3、介質：蒸汽/飽和蒸汽、導熱油
4、介質溫度：2...+180℃蒸汽/2...+220℃高溫蒸汽、導熱油
5、與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5.
6、流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇）
7、閥體承壓：1.6MPa、2.5MPa、4.0MPa
8、閥體材料：鑄鋼
9、閥芯材料：不銹鋼
10、閥桿材料：不銹鋼
11、密封結構：V型密封圈＋不銹鋼彈簧自補償
12、V型密封圈：聚四氟乙烯
|
