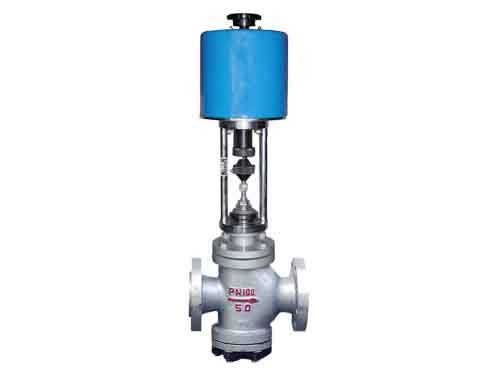

一、普通型電動雙座法蘭調節閥概述：
智能型電動雙座法蘭調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。這種自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。這種調節閥又分為直接作用式和間接作用式兩種。以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
二、普通型電動雙座法蘭調節閥特點：
1、不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。
2、調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
3、雙座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。
4、調節閥電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。
三、智能型電動雙座法蘭調節閥技術參數：
1、輸入控制信號：4-20mADC，輸入阻抗250Ω
2、位置反饋電位器： 1K
3、閥位輸出信號：4-20mADC，負載電阻0-500Ω
4、死區：0.5-5%連續可調。出產設置為1%
5、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉
6、電源：220V AC 50HZ
7、工作環境溫度：-5—+55℃、儲存：-20—+65℃，相對濕度< 85%
8、執行機構與閥體聯接方式：BSP平行內螺紋型
9、執行機構輸出力：1000N、1500N
10、介質：水/蒸汽、酸減溶液
11、流量特性：等百分比、 線性
12、最大相對溫度：不結露
13、電線聯連：電線1.5mm2
14、關閉方向：閥桿方向：閥桿下行為閥門關閉方向
|
