一、總線型電動法蘭套筒調節閥概述：

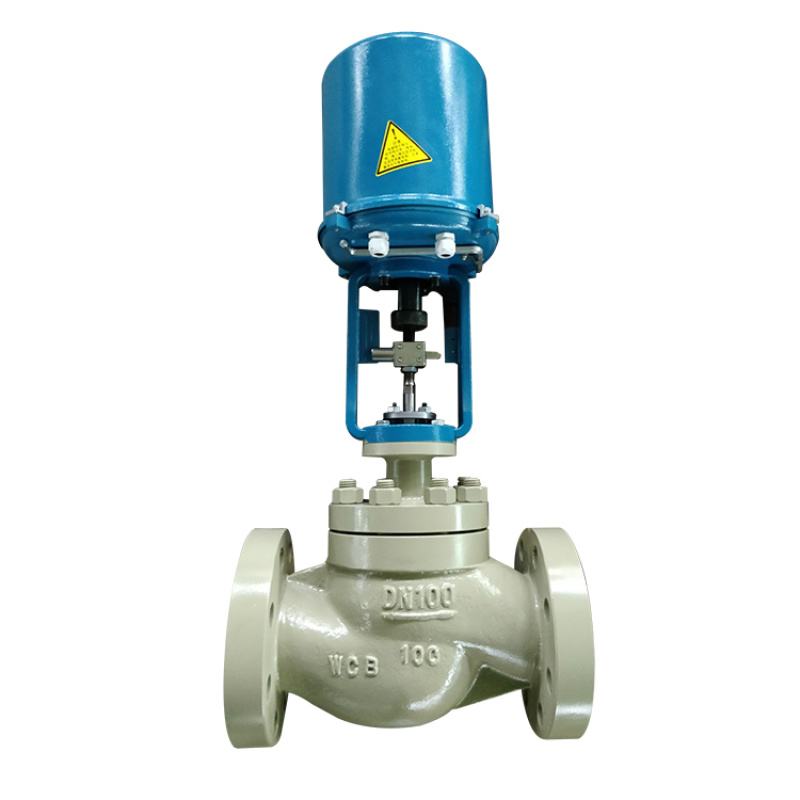

總線型電動法蘭套筒調節閥是由3810L/PSL等系列電子式電動執行機構（智能型一體化執行機構）和單座調節閥組成。電子式電動執行器內置伺服系統，無須另配伺服放大器，有輸入信號及電源即可控制運轉。電動套筒調節閥電子式執行機構連接簡單，單座調節閥閥芯采用頂部導向密封性能好，適用于泄漏量要求嚴格，閥前后壓差不大，有一定粘度或含有纖維狀介質的場合。
二、總線型電動法蘭套筒調節閥特點：
1、電動套筒調節閥是由直行程電動執行機構與調節機構二部分組成。
2、套筒閥有電開與電關二種作用方式，當輸入信號增加，閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加，閥
4、開啟位置逐漸轉向關閉位置的為電關式。默認出廠時按電開式供貨。
5、電動調節閥是接受來自調節儀表輸入的電流信號，經電動執行機構的作用，產生軸向推力，通過連接桿，改變閥塞與套筒間的流通面積，直到電動執行機構的位置反饋信號電流與輸入信號電流相等，從而達到自動調節工藝參數或改變介質流向之目的。
三、總線型電動法蘭套筒調節閥零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti、
四、總線型電動法蘭套筒調節閥連接標準：
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準
|
