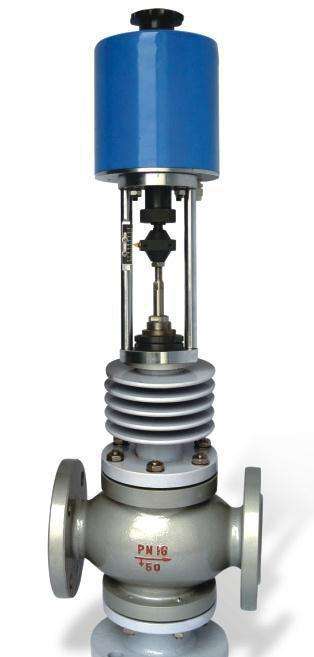

一、普通型高溫電動三通調節閥概述：
普通型高溫電動三通調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4； 閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。
二、普通型高溫電動三通調節閥特點：
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、電動三通調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~或0~。
6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
三、 普通型高溫電動三通調節閥主要技術參數：
● 閥體
閥體形式 直通鑄造球型閥
公稱通徑 DN25～300mm
公稱壓力 PN1.6、2.5、4.0、6.4
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭（FF RF RTJ）、焊接（SW BW）
閥蓋形式 高溫型+230～+450℃、超高溫型+230～+560℃
壓蓋型式 螺栓壓緊式
密封填料 金屬石墨纏繞墊片、柔性石墨、碳纖維填料
● 閥內件
閥芯形式 單座、籠式、套筒閥芯
流量特性 線性、等百分比
● 執行機構
執行器型號 3810L系列、PSL系列
主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
|
