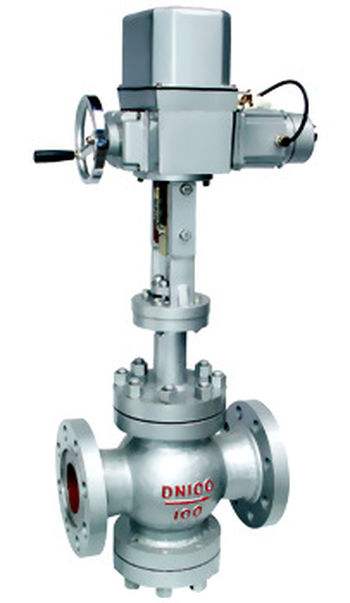

一、普通型電動壓力調節閥概述：
普通型電動壓力調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
二、普通型電動壓力調節閥主要特點如下：
1、帶現場壓力顯示，準確可靠；
2、有較寬的壓力設定范圍，大大增加了閥門的適用性；
3、壓力值設定方便，運行時可連續無干擾地進行設定，
4、免維護使用；
5、可帶報警裝置，安全可靠；
6、220V電源方便可靠；
7、可按要求反饋信號至監控系統。
8、控制精度高，響應速度快，性能穩定可靠，工作壽命長。
9、結構緊湊，安裝調試、使用簡便。
三、普通型電動壓力調節閥應用舉例：
1.代替2101型微壓閥
2101型微壓閥閥前一般要求介質壓力≤0.1MPa,而2407 型帶指揮器操作式自力式壓力調節閥則不受此限制。
2. 用于氮封裝置
氮封裝置的貯罐內成品油上端覆蓋氮氣，其壓力一般在100mmH2O左右，通過氮封保護裝置加以控制。出液閥開啟放油時，貯罐內液位下降，此時，2407B供氮調節閥開度增大，向貯罐內補充氮氣使壓力增加到設定值為止。進液閥開啟進油時，液位上升，氣相部分容積減小，氮氣壓力上升，此時2407B供氮調節閥關閉，而2407K泄氮調節閥在壓力控制器作用下開啟，排出氮氣使壓力降至設定值。為確保儲罐安全，應在罐頂設置呼吸閥。
供氮壓力調整：在2407B型壓力調節閥選定一設定值如1KPa(100mm.W.C)，通過調整主彈簧1的預壓縮(拉伸)量來達到;
泄氮壓力調整：2407K泄放閥中的壓力控制器部分，通過調整主彈簧預壓縮量達到，一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力設定值，如2Kpa(200mm.W.C)。
呼吸閥設定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得太近。
在2407B壓力設定值為Pc，2407K壓力設定值P1，Pc與P1兩值不能靠得太近，以免閥門工作太頻繁，呼吸閥的排放壓力P2的設定值應大于P1，P2與P1兩值也不能靠得太近。三者關系Pc<P1<P2。
|
