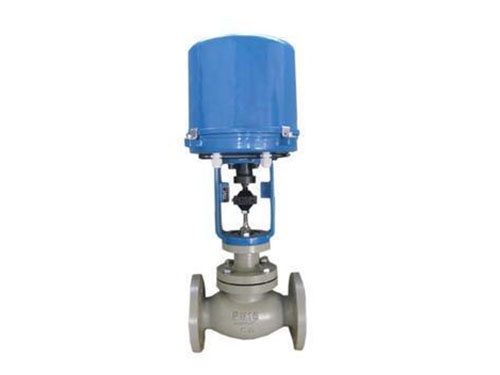

一、電動硬密封單座調節閥概述：
電動硬密封單座調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。本手冊主要介紹電動調節閥和氣動調節閥兩種。電動硬密封單座調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節并通常分為直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。
二、電動硬密封單座調節閥特點：
1.采用等截面S形流道，流阻小，流通能力大
2.小規格閥芯閥桿采用一體式結構，避免了銷釘或焊接帶來的問題
3.小規格采用頂部導向結構，結構緊湊，流量通暢，不易卡堵
4.大規格采用壓圈導向結構，結構簡單，有效防止閥芯抖動，裝拆、維護方便
5.可調范圍大，調節精度高
6.電動執行機構為電子式電動執行機構 ，為一體式結構，功能強大
7.適用于各種流體介質的控制
三、電動硬密封單座調節閥執行器主要特點：
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4
~20mA（或DC1~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件—控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、防爆電動單座調節閥用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態
6、用狀態選擇開關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
|
