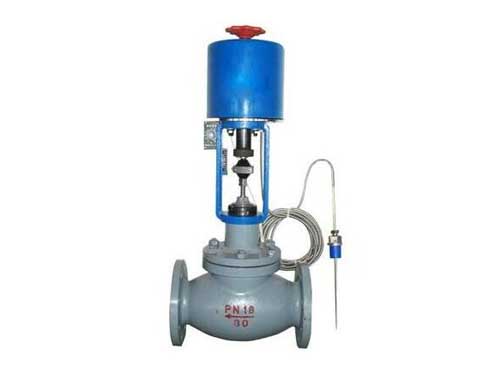

一、總線型電動溫度調節閥概述：
上海總線型電動溫度調節閥 適用于較大口徑及導熱油控制，該閥zui大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
二、總線型電動溫度調節閥特點：
1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。
3.適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。
4.具有0~10V或4~20mA反饋信號（選配）。
5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。
6.功耗低、輸出力大、噪音小。
7.閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
8.閥體有螺紋連接和法蘭連接兩種，安裝方便。
9.閥體結構形式有：兩通閥（單座）、兩通平衡閥（平衡式）、三通合流閥和三通分流閥。
三、總線型電動溫度調節閥安裝使用及維護：
1、安裝
(1)安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。
(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
(3)為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。
(4)傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
2、調試：
(1)接上220V交流電源。使主閥打開，并將閥前截止閥緩慢打開。
(2)將溫包線接入指定接線柱。
(3)觀察設定溫度的變化值是否在允許范圍內。如發現偏高或偏低，可將驅動器外殼取掉，撥動溫度設定開關(微調即可)。反復調整。直到控制溫度在允許范圍之內。
(4)該閥應在環境溫度-25～55℃的場所使用，注意防潮。
|
