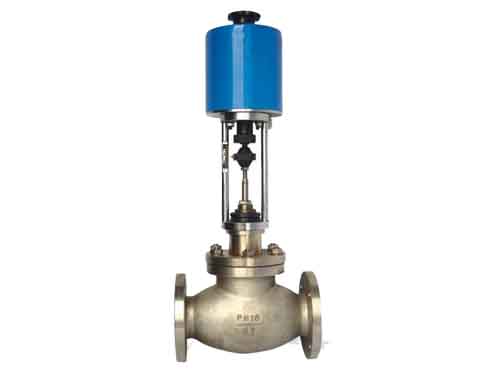

一、普通型單座電動調節閥概述：
普通型單座電動調節閥只有一個閥座和一個閥芯，具有結構緊湊、關閉性能好、泄漏量小、流量特性準確、可調比大的特點，且該閥含有內置式電子控制器模塊的一體化結構，可免去配用伺服放大器的麻煩，電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，能實現遠程控制，是生產過程自動調節的組成之一。
二、普通型單座電動調節閥特點：
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件—控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
6、用狀態選擇開關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
三、普通型單座電動調節閥主要技術參數：
電源：標配AC220V±10% 50HZ（定制型20V、110V、380V）
耗電功率（額定負載時）：
規格 A型執行器 50W；
規格 B型執行器 150W；
規格 C型執行器 220W；
規格 D型執行器 300W；
輸入信號：DC4~20mA或DC1~5V。（0~10mA等其它信號可定制）
輸出信號：DC4~20mA 負載電阻500Ω以下。（0~10mA等其它信號可定制）
控制精度：基本誤差<±1%；回差<1%；死區≤1%（可調到0.4%）
工作流程調整范圍：零點：±25%；行程20%~100%
外部配線：輸入輸出信號采用屏蔽電纜。電源線不得與信號線共用一要電纜。
|
