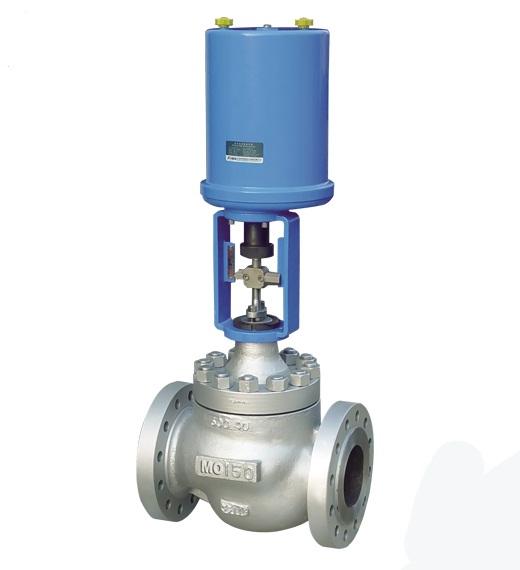

一、智能型電動蒸汽調節閥概述：
智能型電動蒸汽調節閥是由3810系列（PSL系列）電子式電動執行機構和蒸汽調節閥體組成，內含伺服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動蒸汽調節閥調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
二、智能型電動蒸汽調節閥產品特點：
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
4、伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
6、智能型電動蒸汽調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、智能型電動蒸汽調節閥零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
四、智能型電動蒸汽調節閥體技術參數：
·口徑范圍：二通蒸汽/高溫蒸汽DN25...DN150, 三通蒸汽/高溫蒸汽 DN25...DN150
·泄漏率：二/三通DN25～N150 < KvS值的0.02%
·介質：蒸汽/飽和蒸汽
·介質溫度：2...+180℃蒸汽/2...+220℃高溫蒸汽
·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5.
·流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇）
·閥體承壓：1.6MPa、2.5MPa、4.0MPa
·閥體材料：鑄鋼
·閥芯材料：不銹鋼
·閥桿材料：不銹鋼
·密封結構：波紋管密封
|
