	一、一體化智能電動油用調節閥性能參數:



			|
					公稱通徑DN(mm)(閥座直徑dn)
 |
					20
				 |
					25
				 |
					32
				 |
					40
				 |
					50
				 |
					65
				 |
					80
				 |
					100
				 |
					125
				 |
					150
				 |
					200
				 |
			|
					(10)
				 |
					(12)
				 |
					(15)
				 |
					(20)
				 |
			|
					額定流量系數
 |
					直級
				 |
					1.8
				 |
					2.8
				 |
					4.4
				 |
					6.9
				 |
					11
				 |
					17.6
				 |
					27.5
				 |
					44
				 |
					69
				 |
					110
				 |
					176
				 |
					275
				 |
					440
				 |
					690
				 |
			|
					等百分比
				 |
					1.6
				 |
					2.5
				 |
					4
				 |
					6.3
				 |
					10
				 |
					16
				 |
					25
				 |
					40
				 |
					63
				 |
					100
				 |
					160
				 |
					250
				 |
					400
				 |
					630
				 |
			|
					額定行程(mm)
				 |
					16
				 |
					25
				 |
					40
				 |
					60
				 |
			|
					公稱壓力PN(MPa)
				 |
					1.0 1.6 4.0 6.4
				 |
			|
					固有流量特性
				 |
					直線、等百分比
				 |
			|
					固有可調比
				 |
					50
				 |
			|
					允許泄漏量
				 |
					單座
				 |
					硬密封:IV級 軟密封:VI級
				 |
			|
					套筒
				 |
					硬密封:II級 軟密封:VI級
				 |
			|
					工作溫度t(℃)
				 |
					-20~200 -40~250 -40~450 -60~450
				 |
			|
					信號范圍(mA.DC)
				 |
					0~10 4~20
				 |
			|
					作用方式
				 |
					電關式 電開式
				 |
			|
					使用環境溫度(℃)
				 |
					電動調節閥:-20~70℃ 伺服放大器:0~50℃
				 |
			|
					使用環境濕度
				 |
					電動調節閥:≤95% 伺服放大器:≤85%
				 |
			|
					電源電壓
				 |
					220V 50Hz 380V 50Hz 24AC/DC
				 |


	二、一體化智能電動油用調節閥產品說明:

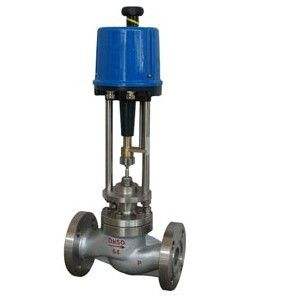

	ZDLP、ZDLM電動高溫調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz,含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的(4-20mADC或1-5VDC)進行閥門的開度控制,達到調節介質壓力流量、溫度等目的。同時可以輸出(4-20mADC或1-5VDC)閥位反饋信號。



	三、一體化智能電動油用調節閥工作原理:

	一體化智能電動油用調節閥本系列產品公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度范圍由-40℃~450℃,接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小,介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種,后者閥關閉時泄漏量可達VI級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種,前者用一般場合,而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。
 |
