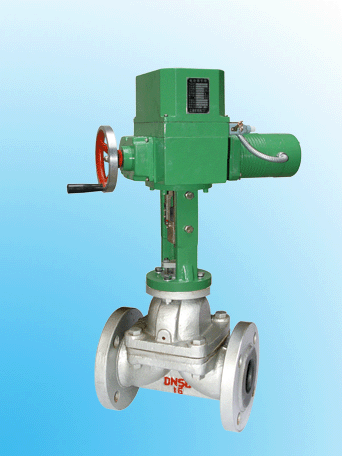

一、電動壓力平衡比例調節閥概述：
比例調節閥采用智能控制，可采用電動或者氣動執行器，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、電動壓力平衡比例調節閥標準規格：
閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2″~24″
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行器
表面涂漆：綠色 丙稀酸聚胺酯磁漆
三、電動壓力平衡比例調節閥工作原理：
如果想調節的是溫度，溫度高了就減少流量，從而降低溫度，這就需要熱電偶反饋給溫控器，然后溫控器輸出出一個標準的模擬信號給調節閥，調節閥根據這個信號來自動控制閥的開度，從而使溫度保持在設定的溫度范圍。當然這個溫度控制儀必須是具有PID控制功能的智能儀表。調節閥輸出信號一般是閥門開度信號。
四、電動壓力平衡比例調節閥主要技術參數：
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
工作溫度t(℃)
|
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
|
|
電子式電動調節閥輸入信號
|
0-10mADC、4-20mADC、220VAC(開關信號)
|
|
電源電壓
|
220VAC 50Hz
|
|
