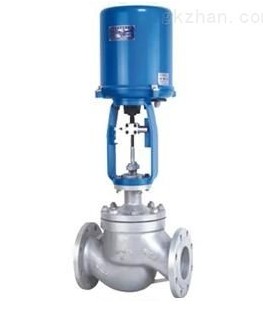

一、電子式電動單座調節閥概述：
電子式電動單座調節閥由3610L/3810/PSL 等系列電子式電動執行機構或智能型一體化執行機構和單座調節閥組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉。電子執行機構連線簡單，調節閥閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差不大及有一定粘度和含有纖維狀介質的場合。適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，電子式電動調節閥用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。電動雙座調節閥廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
二、電子式電動單座調節閥特點：
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4
~20mA（或DC1~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件—控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、電子式電動調節閥具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態
6、用狀態選擇開關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起
動保護，并可反向運行取消延時保護。
三、電子式電動單座調節閥主要技術參數：
1、電源：AC220V±10%，50HZ
2、耗電功率（額定負載時）
規格A型執行器50VA；規格B型執行器150VA；規格C型執行器220VA。
3、輸入信號：DC4~20mA或DC1~5V。
4、輸出信號：DC4~20mA（負載電阻礙500Ω以下）。
5、控制精度：基本誤差：±1%；回差≤1%；死區≤1%。
6、工作行程調整范圍：“零點”：±25%；“行程”20%~100%。
7、外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
8、環境條件
9、保護等級：IP65。
10、隔爆等級：ExdIIBt4.
11、過載保護：規格A、B型執行器可任選，規格C型執行器必配。
四、電子式電動單座調節閥閥型的選擇方法：
(1)確定公稱壓力，不是用Pmax去套PN，而是由溫度、壓力、材質三個條件從表中找出相應的PN并滿足于所選閥之PN值。
(2)確定的閥型，其泄漏量滿足工藝要求。
(3)確定的閥型，其工作壓差應小于閥的允許壓差，如不行，則須從特殊角度考慮或另選它閥。
(4)介質的溫度在閥的工作溫度范圍內，環境溫度符合要求。
(5)根據介質的不干凈情況考慮閥的防堵問題。
(6)根據介質的化學性能考慮閥的耐腐蝕問題。
(7)根據壓差和含硬物介質，考慮閥的沖蝕及耐磨損問題。
|
