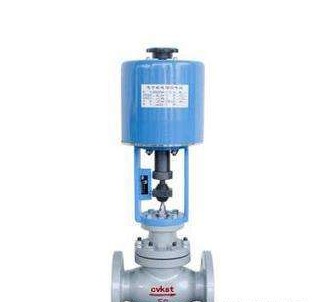

一、電動套筒調節閥概述：
電動套筒調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。
二、電動套筒調節閥主要特點：
1、執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4
~20mA（或DC1~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件—控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、電動套筒調節閥具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態
6、用狀態選擇開關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
三、電動套筒調節閥材質參數：
1、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm 公稱壓力：PN1.6；4.0；6.4MPa
連接形式：JB78－59；JB/T79.2－94凹式
材料：ZG230-450；ZG1Gr18Ni9Ti；ZG0Cr18Ni12M02Ti
2、上閥蓋
常溫型：-20℃－+200℃ 散熱型：-40℃―+450℃
低溫型：-200℃－-20℃ 壓蓋形式：螺紋壓緊式，螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
3、閥內組件
閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯
流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9Ti；OCr18Ni12Mo2Ti。
四、電動套筒調節閥安裝與使用方法：
調節閥安裝不符合要求而出故障會造成巨大的浪費，反之，安裝得當，可保證正常開工并可延長使用壽命。減少維修工作量和獲得良好的系統控制性能。
（1）安裝調節閥總體上應考慮以下方面：
① 安全：安裝過程中人員和設備的安全。
② 控制性能：配管系統壓力損失應與計算調節閥尺寸時所考慮的壓力損失一致，以保證所需的流量特性。進出口應盡量保證足夠的直管段。
③ 安裝位置：應有足夠的空間便于操作人員手動操作（包括旁路操作）以及保證調節閥和附件的就地拆卸和維修的可能性。
④ 調節閥組：一般在工藝過程配管中均安裝切斷閥的旁路閥與調節閥配成閥組，以適應設備連續操作的需要。維修調節閥時用切斷閥隔離。用旁路閥調節。
|
